德國HYDRO-BIOS公司——AFIS液體自動注射采水器
基于mRNA水下原位固定技術的自動采水器
Automatic Fluid Injection Sampler AFIS
設備特點：
高壓注射實現數秒內快速固定樣品
精準的注射系統實現注射液體的均勻分布
用戶可選擇注射的液體
注射液體的體積可編輯
采樣過程的時間表可編輯
可以用于常見的多通道水樣采集系統
AFIS發明人Dr. Guenter Jost：
Jost博士于1983年獲羅斯托克大學博士學位，曾任中德合作項目“海洋微生物生態功能”德方首席科學家（1996-2000）、智利Catolice del Norte Coquimbo大學 (1995)、廈門大學環科中心 (1998)、生命學院（2002)客座教授。目前承擔TRUMP、JGOFS、GOBEST、DFG項目中的 “細菌在海洋微食物網中的作用”、“水體具氧與無氧界面Mn、N循環過程中的細菌活性”、“海洋無機化能硝化細菌”、“水體細菌和噬菌體相互作用”等方面的研究，現任中德合作項目“不同水環境中土著噬菌體與其宿主細菌共存系統的研究”德方首席科學家。在ISME、Environ Microbiol、Appl Environ Microbiol等國際知名雜志發表多篇論文。http://www.io-warnemuende.de/guenter-jost-en.html
設備介紹：
微生物是驅動幾乎所有的生物地球化學循環的催化劑。因此了解關于微生物的豐度、多樣性以及在周圍環境中的活動不僅是微生物學家研究的基本領域，對于理解地球基礎循環也是非常重要的。免培養法用于推斷原核細胞的新陳代謝作用，以便分析元轉錄組。
在海洋微生物代謝的過程中，很大的一個難題在于mRNA穩定性很差，在自然環境中很容易降解，因此在實驗室環境中無法客觀研究微生物DNA在特定環境（水深、溫度、鹽度、溶解氧等）中的表達。
德國HYDRO-BIOS公司歷時三年設計出一款智能采水器--AFIS。此采水器可以在采樣的同時，向采水瓶內快速均勻地注射一定量的固定劑，瞬間固定樣品中微生物的mRNA。這些被固定的mRNA在實驗室可以反轉錄成DNA，再將這些DNA進行PCR擴增，從而可以研究微生物在特定環境中的選擇性表達。
|
|
|

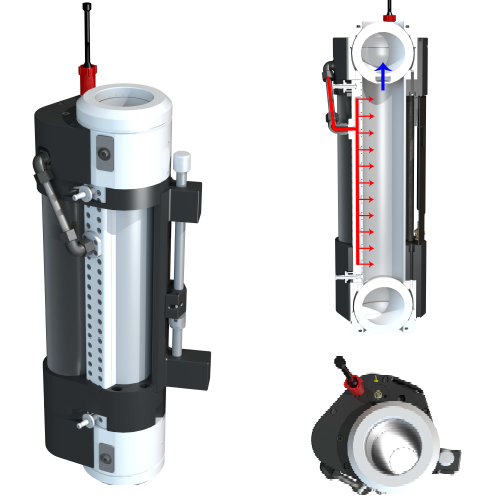

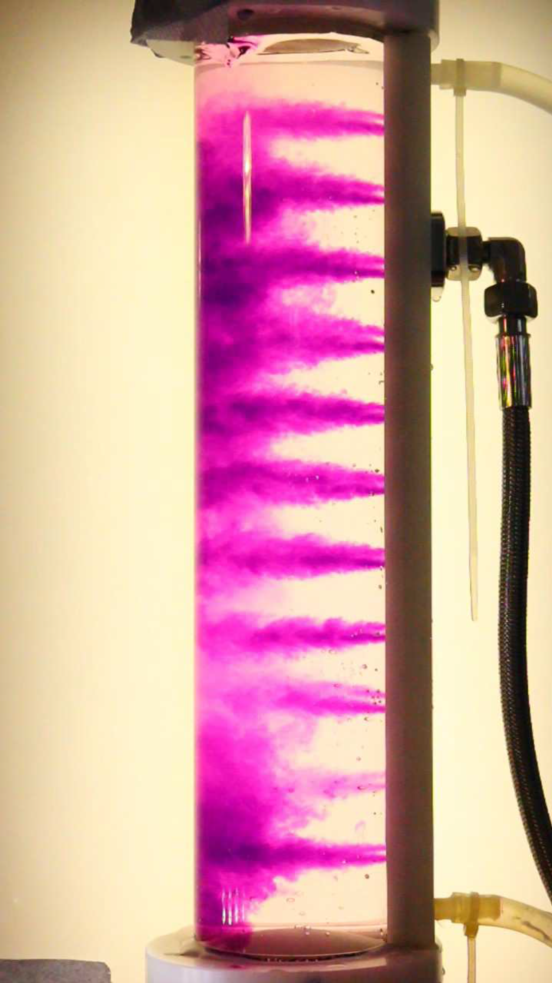

噴射時間、速度、噴嘴數量 經過反復測試，保證固定劑的注射效果 | 用球形閥代替卡蓋封閉采樣桶， 防止封閉瞬間在桶內造成的壓力 差影響細菌和微生物活性狀態。 | 內置試劑袋方便更換， 可根據需求更換不同的固定劑。 |
從構思到量產，歷時數年：
|
|
|
|
原始設計思路→ → | → →原型機 → → | → → 工業設計思路 → → | → →成熟的AFIS |
應用領域：
AFIS以mRNA水下原位固定技術，可以作為細菌研究、生物遺傳信息傳遞、表達的支撐設備，為國際海洋細菌及微生物研究提供了創新性技術方案。
AFIS可以獨立使用，在水中現場采集水樣并對其中細菌、微生物等的mRNA進行固定。
可以固定在其他大型設備上，如CTD采水器、ROV、Lander等，在進行其他調查項目同時采集水樣。
|
| |

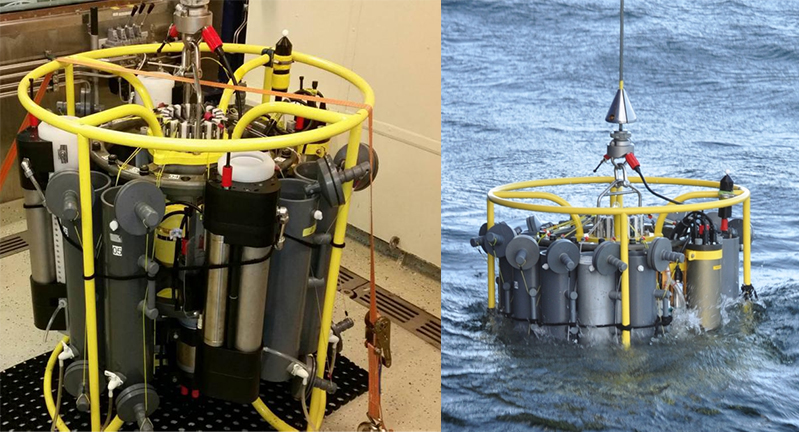

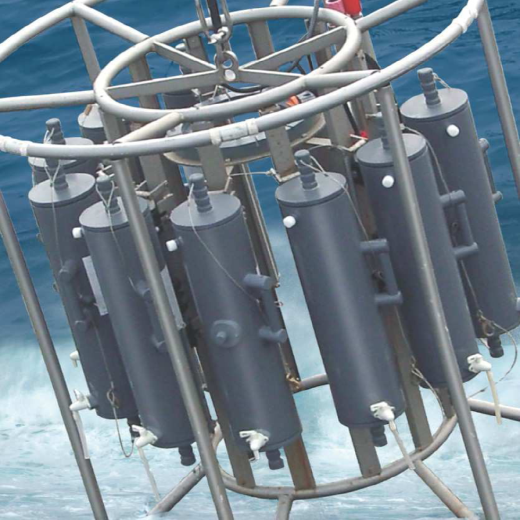

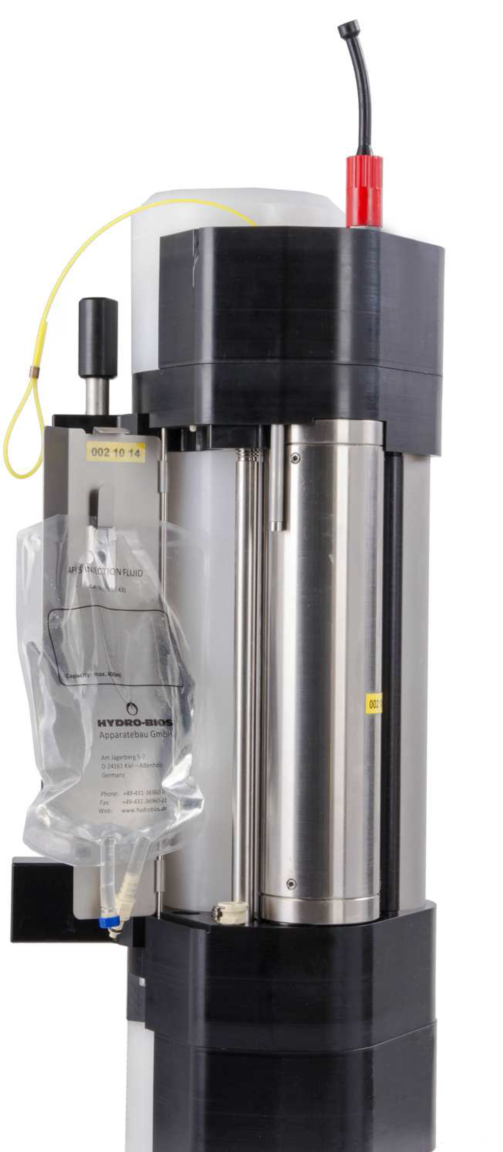

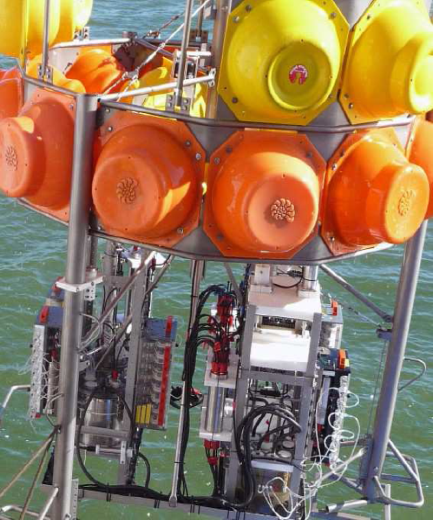

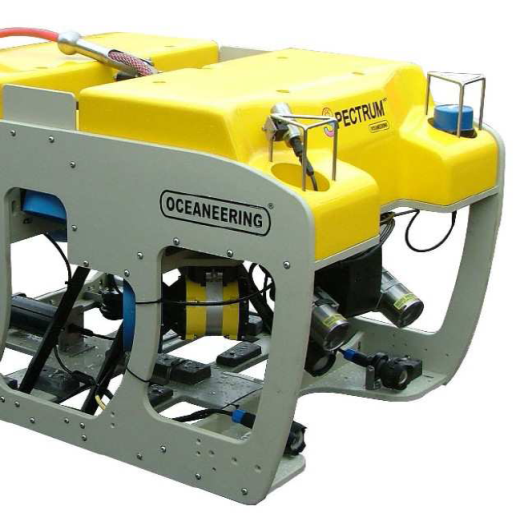

AFIS搭載于CTD采水器 | AFIS搭載于ROV上 | AFIS搭載于Lander等其他設備 |

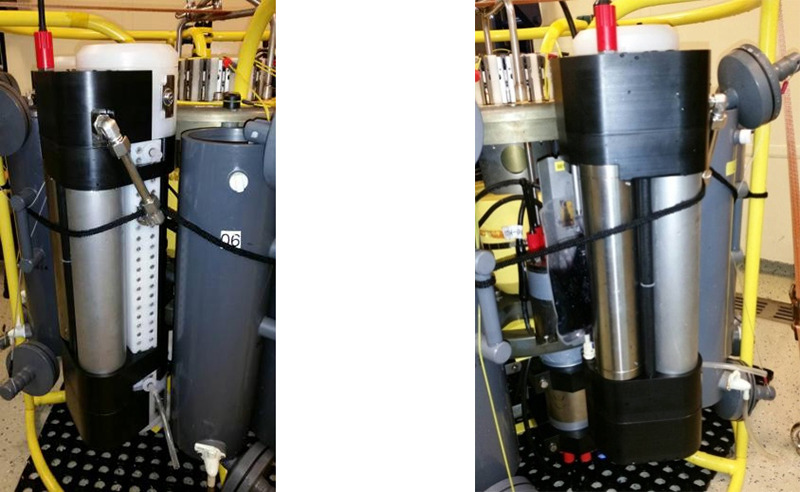

與CTD采水器兼容：
AFIS的一個重要應用是與CTD采水器配合使用。AFIS可以與國內用戶廣泛使用的CTD采水器兼容。在采樣觸發機制、硬件安裝等方面，德國HYDRO-BIOS公司、美國Sea Bird公司的CTD采水器都已經成功實現與AFIS的兼容并通過測試。
在與德國HYDRO-BIOS公司的CTD采水器配合使用時，只需將原有的卡蓋式采水器拆下，替換為AFIS即可。在與美國Sea Bird公司的CTD采水器配合使用時，原來的2個卡蓋式采水器瓶位，可以替換為1個AFIS。不僅提高了CTD采水器主機的利用率，而且節省了寶貴的科研經費。
技術參數：
尺寸：20 x 20 x 65 cm
空氣中重量：20 kg
最大操作水深：標準3000m，選配6000m
材質：工業陶瓷，PVDF，PTFE，POM，鈦，AISI 316不銹鋼，F(xiàn)KM，F(xiàn)FKM
電源：LiFePO4電池，2500mAh
支持協議：多達100條操作協議
采樣方法：通過CTD采水器機械啟動，深度啟動，時間啟動或依賴運動啟動(可編程)
采樣器體積：2000ml
注入液體體積：最大250ml(可編程)
注射壓力：700至50kPa
利用AFIS所獲得的成果：

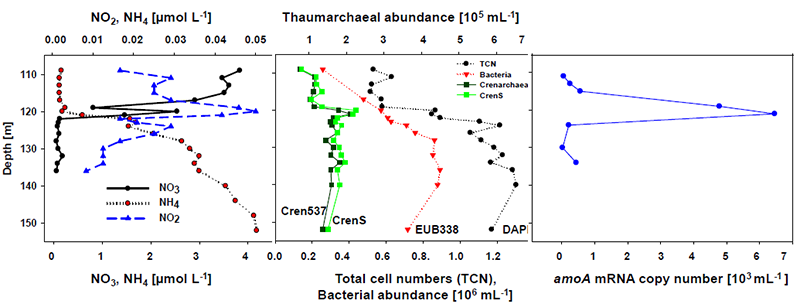

Thaumarchaeal分布和amoA基因表達

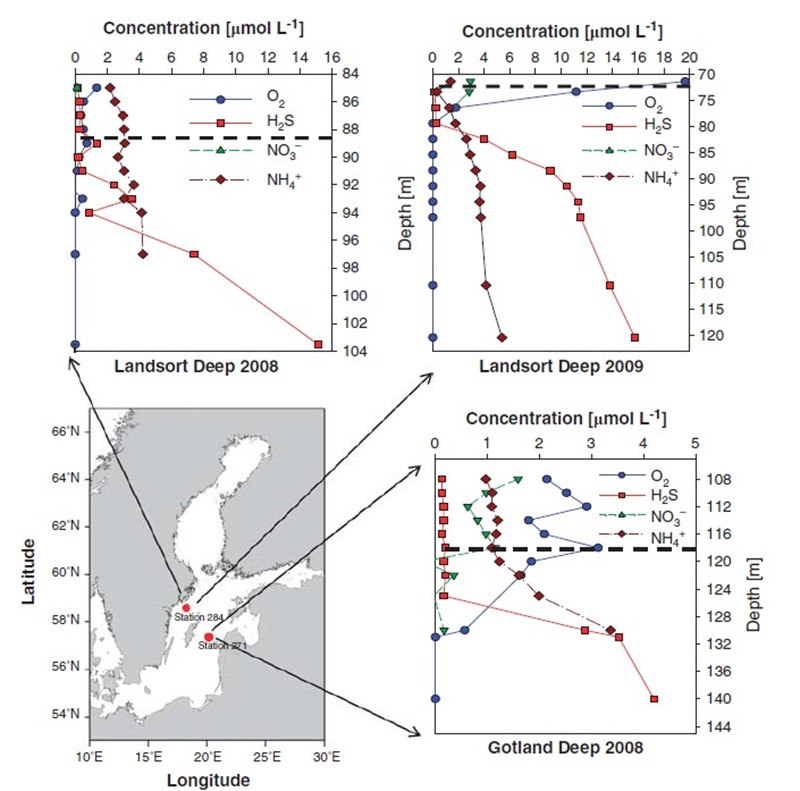

圖為波羅的海中心的化學剖面圖。
紅點標記了采樣站284（Landsort Deep, 58135.00N, 18114.060E）和271（Gotland Deep, 57119.890N, 20110.280E）的位置，
其中的數據是2008年8月和2009年9月采樣期間所記錄的各項化學參數。
虛線標記了采樣深度：118米（Gotland Deep 2008），89米（Landsort Deep 2008）和72米（Landsort Deep 2009）。
AFIS自動液體注射采水器訂購信息：
436 430 AFISsingle
自動液體注射采水器
單瓶版本容積為2 L
集成壓力傳感器
最大采樣深度3000m
電源：可充電LiFePO4電池，2500mAh
包含基于Windows系統的OceanLab3軟件
436 430/DS AFISsingle
自動液體注射采水器
單瓶版本容積為2 L
集成壓力傳感器
最大采樣深度6000m
電源：可充電LiFePO4電池，2500mAh
包含基于Windows系統的OceanLab3軟件
436 431 AFISsingle試劑袋
材質：5層熱塑性聚烯烴（無PVC），10個/包
436 432 AFISsingle試劑袋專用快速連接器
集成了自動閥門
資料下載：
德國HYDRO-BIOS公司AFIS液體自動注射采水器介紹.pdf
