德國SubCtech公司——迷你型走航系統
OceanPack RACE

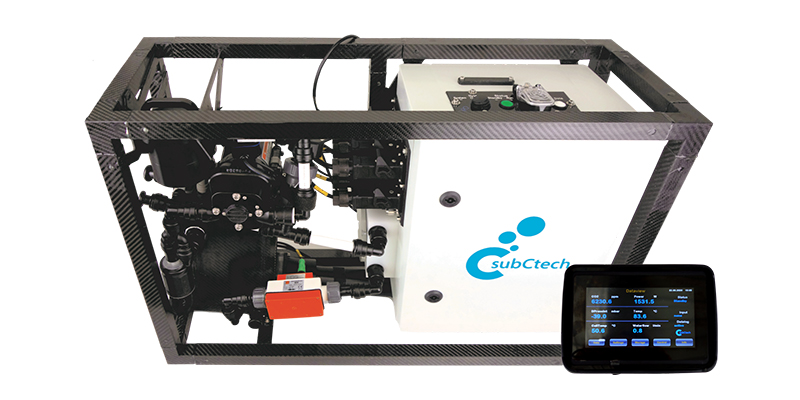

精簡型CO2走航分析解決方案——OceanPack RACE
第6代OceanPack-RACE是高度優化的走航（FerryBox）系統，適用于帆船，游艇等小型迷你型船只。SubCtech在設計上將RACE的重量、尺寸和能耗最小化，其框架由重量超輕，但極為堅固的碳纖維材料制成，系統標配pCO2分析儀和溫鹽傳感器（TSG，CTD）。pCO2數據可以使用標準氣體作為參考，確保合格的數據被記錄在SOCAT數據庫中。整套系統生態功能性完整，包括數據存儲，電源模塊和觸摸控制屏，系統通電后無需用戶操作即可運行。
產品特性：
在高速變化的航行條件下保持高性能
有效去除海水中的氣泡
低功耗–針對帆船，游艇等小型船進行了優化
可隨身攜帶且易于維護
拓展性強，可集成自清潔，自供電，實時遙測，遠程控制等模塊
|
|

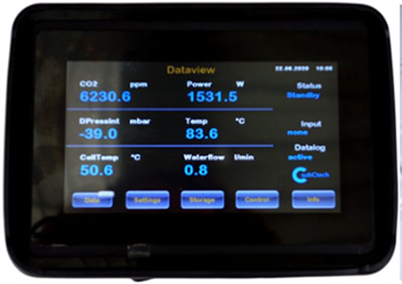

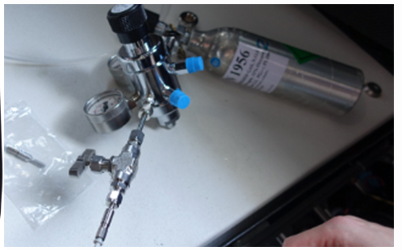

外置式控制單元 | 外置式標氣校準模塊 |
| 類型：七電極電導率，PT-1000 重量：240克，安裝在Debubbler中 電導率： 范圍：0-70 mS / cm 精度：±0.003 mS / cm 分辨率：0.001mS / cm 溫度： 范圍-2-+36°C 分辨率±0.002°C 精度0.001°C |

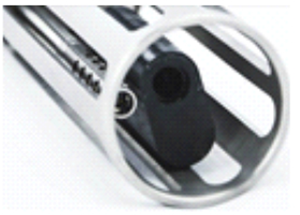

內置溫鹽傳感器 |
產品參數：
尺寸重量 | 碳纖維框架，750×550×250mm，干重16kg |
供電 | 24VDC 含海水泵功率：＜30W，待機功率：＜14W |
不間斷電源 | 帶有超級電容的UPS |
水泵 | 自吸泵并且不會受到空氣影響 |
除泡器 | mBubbler?專用于競速行駛開發 |
控制器 | NetDI?控制器 |
數據處理 | 海水分析用UNESCO格式 |
存儲 | 工業級8GB可拓展至32GB |
數據下載 | USB 2.0下載數據和系統配置升級 |
操作模式 | 手動模式或遠程控制 |
pCO2分析儀 | LI-COR? LI-850檢測器 監測范圍 0 … 1000 ppm或 3000 ppm,≤20000ppm 準確度 +/- 0.5 ppm (校準后) 分辨率 0.01 ppm 膜盒水氣平衡器 |
pCO2 校準 | 0點自動校準，可選2種標氣進行校準 |
GPS | GPS外置接收器或船舶信號提供 |
其他傳感器 | 可選更多傳感器，或搭配微塑料采樣器 |
分析儀及部分傳感器的技術參數：
海鳥SBE-45TSG表層溫鹽 接口：RS232 功率：8-30v 30mA（休眠0.1mA） 溫度測量范圍：-5-35°C 溫度分辨率：0.0001°C 溫度測量精度：0.002°C 電導率測量范圍：0-70 mS/cm 電導率分辨率：0.0001 mS/cm 電導率測量精度：0.003 mS/cm 鹽度測量范圍：0.5-40 PSU 鹽度分辨率：0.0002 PSU 鹽度測量精度：0.005 PSU |
|
海鳥SBE38溫度計，用于集成在進水口處 接口：RS-232，RS-485可選 供電：8-15V 15mA 水管管徑：1英寸 測量范圍：-5-35°C 分辨率：0.00025°C（0.25 mK） 測量精度：±0.001°C（1 mK） 數據穩定性：6個月內0.001°C 自加熱：<0.0002°C（0.2 mK） |
|

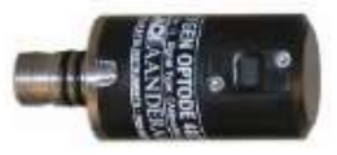

AADI Optode 4835溶解氧傳感器 耐壓水深：300m 工作溫度：-5°C- +40°C 外殼材質：鈦，POM 數據接口：RS232，CAN（無模擬輸出） 供電：5-14V 80mA（休眠0.16 mA） 溶解氧測量范圍：0-500 μM/0-120％/0-16 mg/L 溶解氧分辨率：<1μM/<0.4％/<0.032 mg/L 溶解氧測量精度：<5％ 溫度測量范圍：-5°C- +40°C 溫度分辨率：0.01°C 溫度測量精度：±0.1°C |
|

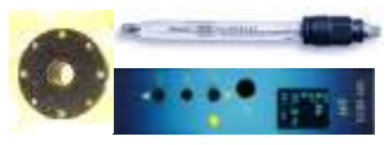

SubCtech pH 傳感器 接口：RS232,4-20mA模擬 最大耐壓：6 Bar 供電：15-24V 63mA @24V pH測量范圍：0-14 pH pH分辨率：0.01 pH pH測量精度：0.05 pH 溫度范圍：-10-130°C 溫度分辨率：0.1°C |
|
模擬量壓力傳感器 測量范圍：0-2.5 bar（其它可選） 分辨率：0.01 bar 測量精度：0.5％ |
|
電磁流量計，測量水的流速，耐腐蝕。 測量范圍：0.8-16 L/min（其它可選） 安裝管件尺寸：1/2英寸或2/3英寸 供電：24V，功耗<1W 信號：4-20mA信號輸出 |
|
