英國Impact Subsea公司——ISM3D航向姿態傳感器
Impact Subsea推出了ISM3D系列水下姿態和艏向參考系統（AHRS）傳感器。
ISM3D堅固耐用、結構緊湊、重量輕，是ROV、AUV和其他水下艏向、俯仰和橫滾應用的理想選擇。
通過可選的慣性模式，ISM3D艏向?qū)εR時磁干擾具有高度適應性。
ISM3D采用了基于加速度計的MEMS，角速率陀螺儀和磁力計。通過先進的融合算法輸出準備的艏向、俯仰和橫滾數據。
優勢：
艏向：提供艏向達當?shù)卮疟薄?°。
俯仰和橫搖：提供±0.07°精度。

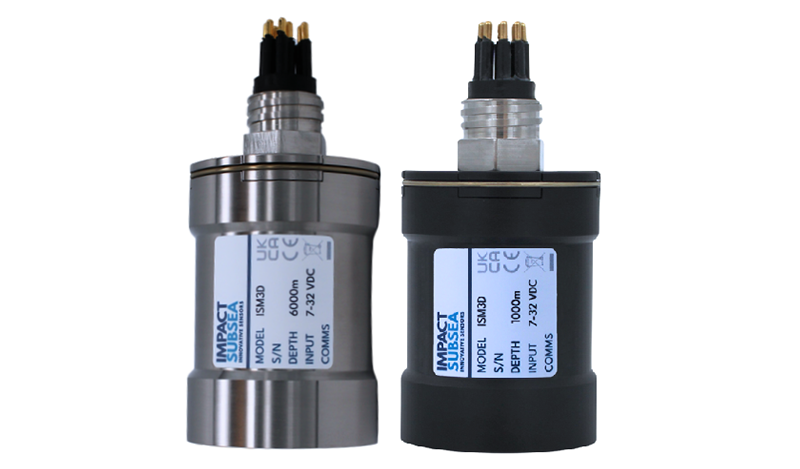

鈦材質外殼：堅固耐用，額定深度6000m。
縮醛外殼：重量輕，額定深度1000m
seaView軟件：配置傳感器，查看和記錄數據
模擬任何設備：直接替換現有設備
典型應用：
自動艏向
運動參考單元（MRU）
ROV和AUV艏向和姿態
設備部署監控
可代替磁通門羅盤
可代替磁從動陀螺儀
技術規格：
艏向 | |
精度 | 當?shù)卮疟薄?° |
分辨率 | 0.1° |
姿態 | |
縱傾 | 士90° 再單獨配置磁力儀拖纜。 |
橫搖 | ±180 |
精度 | 0.07° |
分辨率 | 0.01° |
通訊 & 電源 | |
數字化 | RS232 & RS485 |
協議 | 4800 -115.200 baud |
輸入電壓 | 7 - 32V DC |
電源 | 45mA @ 24V DC |
數據 | 連續或按需 |
數據率 | 高達250Hz |
物理參數 | |
深度等級 | 6000m（鈦）,1000m(縮醛) |
溫度 | -10-50°C 運行, －20-70°C 儲存 |
連接器 | Subconn MCBH8M-SS可選其他 |
重量（空氣中/水中） | 0.33/0.225kg（鈦）,0.20/0.10/kg(縮醛) |
