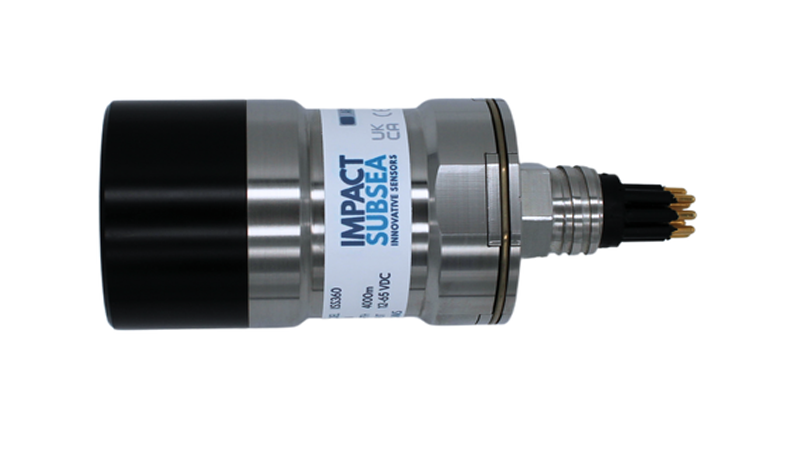

英國Impact Subsea公司——ISS360小型深海圖像聲吶
ISS360 小型深海圖像聲吶結合寬帶復合換能器與 CHIRP技術，可提供出色的圖像清晰度和遠距成像能力。
ISS360 采用機械掃描式換能器，擁有完整的 360°視野。換能器利用與聲吶電子設備的感應耦合，無需滑環，省卻定期更換滑環的維護保養操作，極大提高了設備使用壽命。
所有 ISS360 設置均可通過 seaView 軟件完成。seaView軟件界面直觀、操作便利，可對探測范圍、分辨率等設置進行快速調整。另外，軟件擁有開發套件，可用于第三方集成和界面開發。
優勢：
90米測距范圍：可遠距離成像。
6000米 & 4000米額定深度：滿足深水和淺水作業需求。
俯仰和翻滾：提供0.2°的俯仰和翻滾精度。
尺寸小巧：可用的超小型成像聲吶。
采用寬帶傳感器：出色的圖像質量和成像距離范圍。
無滑環：無需磨損部件。
技術規格：
聲學 | |
頻率 | 700kHz 中心頻率 650- 750kHz 標準帶寬 |
測量范圍 | 0.15-90 m (4.000m 深度) 0.15-80 m (6,000m 深度) |
分辨率 | 7.5mm ( 100kHZ CHIRP) |
波束角 | 垂直 23° @ 700kHz 水平 2.2° @ 700kHz |
脈沖模式(可選) | CHIRP & CW |
步長(可選) | 0.225°,0.45°,0.9,1.8, 3.6°& 7.2 |
掃描角度 | 360°持續或區域掃描 |
姿態* | |
縱傾 | 士90° 再單獨配置磁力儀拖纜。 |
橫滾 | ±180 |
精度 | 0.2° |
分辨率 | 0.1° |
通訊 & 電源 | |
電子化 | RS232,RS485 & 以太網 |
協議 | 9600 -115.200 baud |
輸入電壓 | 12 -65V DC |
電源（待機） | 110mA @ 24V DC |
電源（掃描中1） | 150mA @ 24V DC |
物理參數 | |
額定深度 | 4,000m & 6,000m |
溫度 | -10-40°C 工作 －20-60°C 儲藏 |
連接器 | Subconn MCBH8M-SS可選其他 |
重量 | （空氣中/水中）：0.38/0.3kg ( 4,000m)，0.37/0.3kg ( 6000m) |
