德國SubCtech公司——OceanPack BUOY 二氧化碳分壓分析儀
Precise Sea + Air pCO2 Analyzer for surface measurements
設備特點：
√高度自動化，操作簡單
√可測量海水、空氣二氧化碳
√銅鎳合金保護頭，防止生物附著
√硅膜快速分離水中CO2
√檢測器：LI-COR 850，精度高
√采樣頻率1Hz
√標氣自動校準
√自動調零
√體積小、耗電低、易安裝
√溫度、壓力自動補償
√數據實時存儲
√可集成于浮標或獨立運行
√接入SOCAT或ICOS數據庫平臺
√NMEA-0183數據，RS232/485傳輸，兼容性高
√集成其他探頭
系統介紹：
SubCtech在海洋儀器領域具有超過26年的歷史，是一家獨資企業，具有高度的生產、研發自主性。儀器多個組件均受到專利保護，具有獨特的技術先進性、測量準確性以及良好的耐用性。SubCtech公司與德國霍姆赫茲研究所的GEOMAR研究院長期合作，確保研發設計效果，公司具有ISO 13628-6 和 API17f 認證的海洋儀器設計研發資質，以及ISO 9001:2015認證的生產制造資質，公司工程師均具有高標準的IPC-A-600/610-3到SIL-2資格認證。
德國SubCtech公司OceanPackTM Buoy原位二氧化碳分析儀是一個高度集成的一體化系統，可以兼容多個探頭，用于測量pH、DO、CTD等數據，還可以加載電池，實現全自動運行。適用范圍廣泛，可以集成于浮標，也可以獨立運行。具有優異的性能、超強的穩定性和適應性、極大減少人工參與的自主化操作能力，以及完全可擴展的系統設計，完全滿足各項的系統要求。

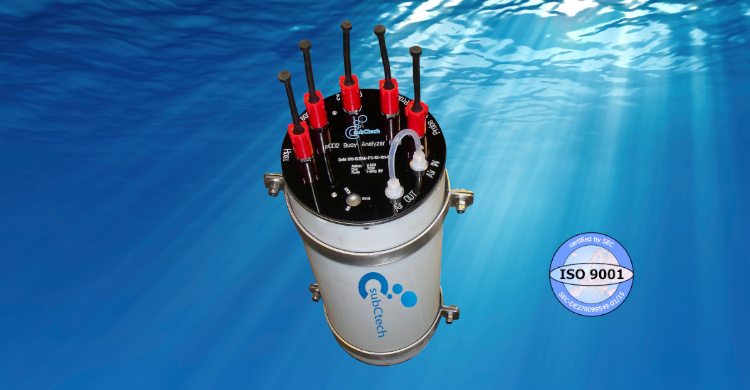

OceanPackTM獨特的設計使其在水-氣CO2測量領域備受好評。二氧化碳分析儀集成在?200 x 500mm的POM外殼之中，將整個儀器沒入水中，通過外置進氣箱采集大氣中二氧化碳，能夠在兩者之間實現切換測量。其獨特之處在于采用了特殊的膜結構實現二氧化碳向檢測倉中的擴散，檢測倉中裝載成熟的LI-COR?系列分析儀，檢測二氧化碳濃度并輸出信號，相比于利用滲透作用實現分壓平衡的儀器，膜法平衡器受滲透率、濃差極化與透膜率的影響，倉中氣體變化平緩，因此信號非常平滑，另外由于操作簡單，檢測過程耗時短、響應快，且數據更加準確。
該系統集成工作狀態穩定的紅外分析儀LI-COR? LI-850系列，是目前市面上測量精度準且長時間使用性能穩定，基本無需維護的二氧化碳分析儀。應用于海洋環境中表層海水及大氣中CO2/H2O濃度，及其相關參數（溫度、鹽度、pH）的監測。儀器自帶切換海水/大氣測量所需的全部軟件和硬件，支持測量水體和空氣CO2的時間和周期能夠自由調整。切換時間最快1分鐘即可得到穩定數據。系統控制軟件兼容性強，系統具有完善的自監測功能，包括系統自監測和測量數據監測等，以保證數據質量，在無人操作的情況下也可自我運轉。
OceanPackTM幾乎可兼容多個探頭，擴展其應用。相關參數可以基本實現同步測量，測量得到的數據通過主機內的數據采集器實時顯示在屏幕中，無需另外增加旁路，也無需將數據導出后再進行復雜計算。用戶也可根據需要選擇是否在旁路增加更多的分析儀進行相關參數的測量。
主要參數：
1.基本參數
主機質量：16kg（空氣中），5kg（水中）
主機尺寸：?200 × 500mm
主機材質：POM、銅鎳合金（可連續布放一年以上）
進氣單元：0.35kg，15×25cm，防水等級IP68
進氣單元安裝：水面以上
耐壓深度：50m
操作溫度：0~40℃
工作電源：12-30V DC
最大功率：25W（預熱），平均12W
測量范圍: 0-3000 ppm CO2；0-80 ppt H2O
精度：＜1% reading CO2；＜1.5% reading H2O
分辨率：0.01ppm CO2；0.001 ppm H2O
采樣頻率：≤1Hz
校準功能：零點校準、單點標氣校準（可選）
數據接口：USB接口和RS232/485
數據協議：NMEA-0183 ASCII
操作界面：觸屏式一鍵設置
2.其他參數
安裝平臺：浮標、監測站、帆船、AUV、ROV等
可選組件：
1.TopBox。TopBox作為一個單獨的外接裝置，可以在內部安裝GPS、LI-COR分析儀等其他組件。TopBox安裝在水面以上，也可作為一個獨立設備單元。
2.電池。儀器通過SubCtech開發的可充電鋰離子電池進行供電，擺脫安裝平臺的供電限制，實現自主獨立運行。
3.控制盒。通過控制盒更改儀器的時序設置及運行狀態，為測試提供方便。
4.可選探頭：pH、DO、PAH、溫度、鹽度、CTD、葉綠素、濁度等。
系統組成：

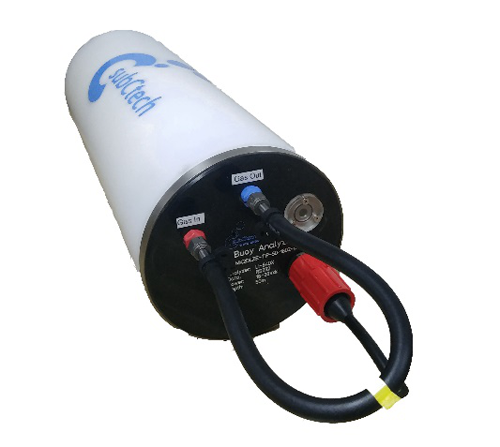

1. OceanPack? Buoy主機
- LI-COR? LI-850紅外雙波長光學分析儀
- 水氣平和膜盒，帶有保護蓋防止生物堵塞
- 自動校準。
- 連接進氣盒用于空氣中CO2的測量。
- USB接口或RS232/485串口輸出數據。
2. 進氣箱
- 通過氣路管線連接到主機上，采集空氣中二氧化碳進行測量
3. 控制盒

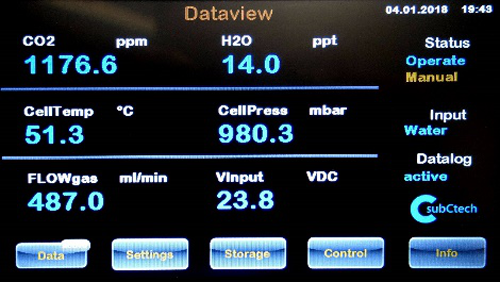

- 帶有7＂觸摸屏用于配置分析儀和讀取數據。
- 通過USB接口導出分析儀中的數據
- 內置NetDI?工業級嵌入式計算機，一鍵設置系統參數
資料下載：
德國SubCtech公司原位二氧化碳分壓分析儀Buoy介紹.pdf
